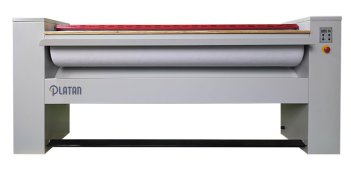

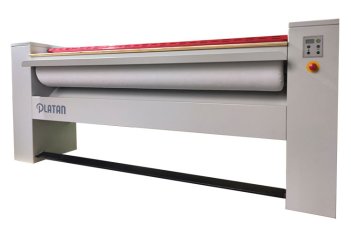

Каток сушильно-гладильный PLATAN СГК-200

ОПИСАНИЕ ТОВАРА

Утюг (мульда) изготовлен из анодированного алюминиевого сплава (Al2O3). В результате анодирования поверхность утюга приобретает прочность, сопоставимую с корундом, высокую твёрдость и износостойкость. Кроме того, алюминиевый сплав характеризуется повышенной теплопроводностью и теплоёмкостью, в 5 раз выше, чем у стали. На практике это проявляется в быстрой и равномерной передаче тепла от ТЭНов на утюг и от утюга белью. Это в свою очередь исключает тепловые провалы, позволяет более точно поддерживать температуру глажения, сберегая бельё от перегрева.
Поверхность мульды имеет идеально отполированную поверхность с очень низким коэффициентом трения. Истирание белья при прохождении зоны глажения сведено до минимума.

Утюг (мульда) изготовлен на европейском оборудовании по современной технологии – методом экструзии. На выходе получается готовый профиль со всеми необходимыми рёбрами жёсткости и пазами. Такая форма сечения придаёт необходимую устойчивость утюга к механическим нагрузкам при эксплуатации. Конструкция утюга выдерживает необходимые усилия прижима без каких-либо механических деформаций, геометрия конструкции имеет устойчиво стабильные показатели. Эффективное сочетание материала утюга, формы его сечения и метода изготовления исключает также геометрические температурные деформации. Во всех режимах эксплуатации утюг держит стабильную форму, плотно прилегая к валу катка. Зона контакта равномерна по всей площади прилегания – глажение проходит максимально эффективно.

Как уже ранее упоминалось, метод экструзии позволяет выполнить пазы для укладки ТЭНов непосредственно в корпусе утюга. Пазы одновременно являются рёбрами жёсткости, придавая конструкции устойчивость к деформациям. ТЭНы укладываются в пазы и завальцовываются. Угол охвата ТЭНа составляет порядка 75% его поверхности, способствуя высокоэффективной передаче тепла от ТЭНа к утюгу. В результате ТЭНы работают в достаточно лёгком режиме, что положительно сказывается на увеличении их ресурса.

Механизм прижима утюга приводится в действие посредством мотор-редуктора NMRV на базе асинхронного двигателя. Усилие прижима передаётся с помощью трёх точек опоры равномерно по всей длине утюга. Точки опоры выполнены на плавающих подшипниках, позволяющих компенсировать возможные напряжения во время процесса прижатия. В двух крайних опорах предусмотрена регулировка силы прижима. Регулировка даёт возможность компенсировать неравномерность усадки обмотки вала в процессе эксплуатации.

В стандартное исполнение катка входит приёмный лоток, облегчающий подачу белья в зону глажения. Приёмный лоток съёмный, при смене обмотки вала его легко можно снять. У многих производителей приёмный лоток не входит в стандартную комплектацию и является опцией.
Подающий стол в стандартном исполнении выполнен из натурального дерева. По спец заказу возможно его исполнение из алюминия.

Импульсный блок управления является нашей собственной разработкой. Разработан и изготовлен специалистами нашего КБ по всем правилам системотехники, собран на качественных компонентах. Он позволяет работать в более широких диапазонах, чем обычный линейный стабилизатор. Блок имеет цифровое табло, на котором отображаются цифровые значения текущей температуры нагрева и скорости глажения. Скорость глажения регулируется в широком диапазоне: 10 скоростей от 0,67 м/мин (1 оборот за 1,5 мин) до 6,7 м/мин (1 оборот за 9 с). Температура глажения регулируется от 80 до 180°С с градацией в 10°С.

В катке применяется энергосберегающая система нагрева на основе электронного управления режимами работы термодатчика. При достижении заданной температуры блок управления отключает нагрев и возобновляет его по мере необходимости.

Применяемый полупроводниковый температурный датчик обладает высокой линейностью и малой погрешностью. В случае необходимости датчик можно легко заменить. Для этого предусмотрено ревизионное окно в защитном кожухе утюга и разъёмный способ подключения самого датчика.

На катке установлена автоматическая блокировка, предотвращающая попадание рук в зону глажения. Блокировка представляет собой стопорную планку, расположенную вдоль всей зоны подачи белья. При срабатывании блокировки вращение вала меняется на противоположное. Блокировка выполнена на базе оптического датчика. Механические концевые выключатели не применяются, по причине подверженности износу их механических частей и быстрому выходу из строя.

Привод вращения гладильного вала выполнен на базе промышленного мотор-редуктора типа NMRV производства Италия. В нём использован асинхронный двигатель, обладающий высокой надёжностью, не требующий обслуживания, ввиду отсутствия щёток. Второй элемент - червячный редуктор, широко применяемый в промышленном оборудовании. Редуктор изготавливается из стали и бронзы на высокоточном оборудовании, пластиковые детали отсутствуют.
В целях повышения надежности передача вращения от мотор-редуктора к гладильному валу осуществляется с помощью цепной передачи посредством вала-шестерни. Шпоночное, либо штифтовое соединение не применяется ввиду его низкой надежности в ходе эксплуатации.

Прижим гладильного утюга к валу осуществляется посредством 2-х газовых пружин, имеющих необходимую рассчитанную жёсткость для создания требуемого усилия прижима.

Автоматический прижим утюга – позволяет создать более мощное усилие прижима по сравнению с механическим, в результате бельё разглаживается быстрее.
Педаль автоматического прижима утюга даёт возможность освободить руки и равномерно заправлять бельё в зону глажения.

Исполнение катка – пристенное. Бельё из зоны глажения выходит с той же стороны, с которой и подавалось оператором на глажение. Для удобства работы предусмотрен приёмный лоток.

В катке предусмотрен отвод горячего влажного воздуха из зоны глажения путём создания разряжения в полости гладильного вала. Вытяжной вентилятор через перфорацию в барабане отводит паровоздушную смесь в систему вентиляции прачечной. Данная опция позволяет подавать на глажение более влажное бельё, чем в катках без вентилятора.

Эксплуатация:
не требует специального фундамента для установки
регулируемые ножки дают возможность компенсации неровностей пола
неприхотлив в работе
для удобства замены чехла предусмотрена функция реверсивного вращения гладильного вала
минимальные требования к обслуживанию (периодическая очистка крыльчатки электродвигателей, контроль электрических контактов, контроль натяжения цепи привода)
возможность всегда получить консультацию по телефону по любым вопросам установки и эксплуатации

Ширина зоны глажения, мм 2000
Производительность, кг/ч 60
Диаметр вала, мм 300
Обогрев электрический
Прижим автоматический
Температурные режимы глажения 11 режимов
Материал утюга Анодированный алюминиевый сплав
Раб.диапазон температур, С 80-180
Материал чехла Хлопок
Регулировка температуры Да
Скорость глажения, м/мин 0,67-6,7
Напряжение, В 380
Количество скоростей глажения 10 скоростей
Мощность нагрева, кВт 15
Потребляемая мощность, кВт 15,54
Остаточная влажность после глажения, % 10-15
Вентилятор Да
Обмотка вала металлическая шерсть, термостойкое полотно, хлопковый чехол
Лоток для подачи белья Да
Длина, мм 2525 Глубина, мм 662Высота, мм 1085
