Зонт вытяжной Abat ЗВВ-6-6/4

Технические характеристики зонта вытяжного Abat ЗВВ-6-6/4
Срок гарантии, мес  12
Страна-производитель  Россия
Производитель  Abat
Производительность, м³/ч 1400
Тип Встраиваемый
Принцип работы Вытяжной
Мощность, кВт  0.12
Напряжение, В 220
Вес без упаковки, кг  29
Высота, см 25.1 Ширина, см 86.7 Глубина, см 107.9

Описание
Зонт вытяжной встраиваемый Abat ЗВВ-6-6/4 для конвекционных печей типа КЭП-6 используется для очистки воздуха от аэрозолей жира, масла, водяного пара и устанавливается в системе вытяжной вентиляции (диаметр отводящей трубы и дымохода должны быть не менее 270 мм) с выносным или встроенным вентилятором на объектах общественного питания.
Разогретый воздух, насыщенный парами масла, жира и воды, всасывается осевым вентилятором в зонт, проходит сквозь фильтр и удаляется из помещения очищенным. При ударе о стенки фильтра, имеющего лабиринтную структуру, пары масла, жира и воды конденсируются из-за температурного перепада на фильтре и стекают в ванну.

Особенности

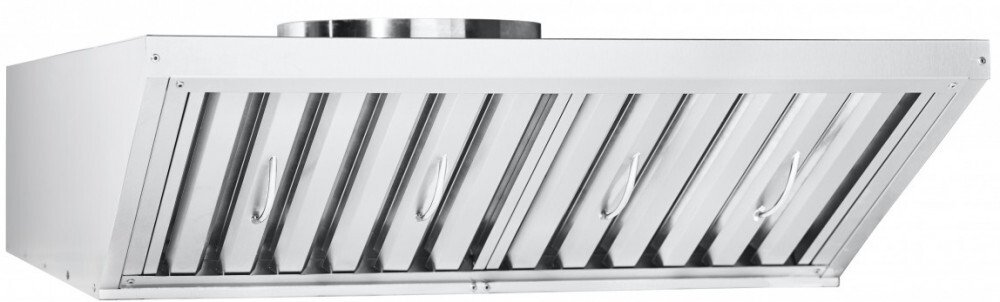

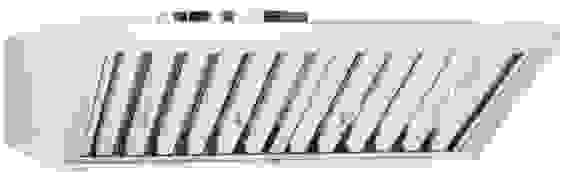

Зонт состоит из трех основных частей: корпуса, съемного лабиринтного фильтра, осевого вентилятора.
Лабиринтный фильтр легко вынимается и его необходимо периодически чистить.
В корпусе зонта имеется герметичная ванна, куда стекает масло, жир и вода с лабиринтных фильтров.

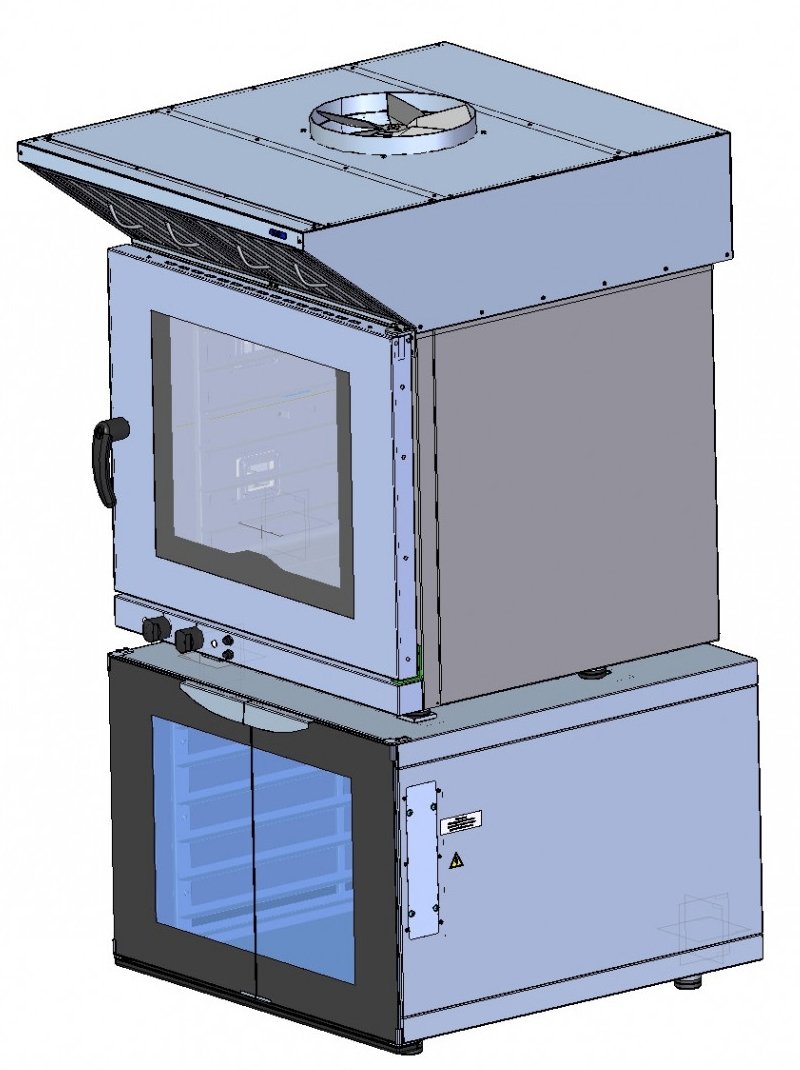

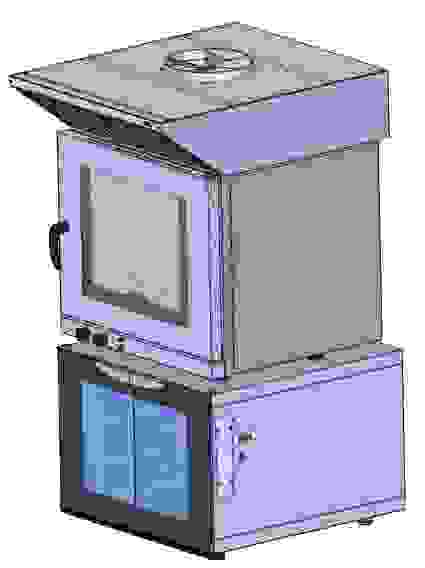

Зонт ЗВВ-6-6/4 устанавливают на конвекционную печь КЭП-6 и подсоединяют к конвекционной печи с помощью кабеля питаня (2 м, с заземлением).
Зонт фиксируется с помощью винтов М5 к крыше конвекционной печи (предварительно нужно совместить трубки вывода пара с отверстиями в ванне зонта).
​Ванна зонта имеет сливную трубку с резьбой G 1/2", к которой необходимо присоединить шаровой кран для слива жидкости.


Характеристики


Номинальная суммарная мощность зонта, Вт: 120
Номинальное напряжение, В: 230
Тип фильтра: лабиринтный
Воздухопроизводительность, м3/ч: 1400
Скорость движения воздуха в рабочей зоне зонта, м/с: 0,4
Количество установленных вентиляторов, шт.: 1
Количество установленных лабиринтных фильтров, шт.: 2

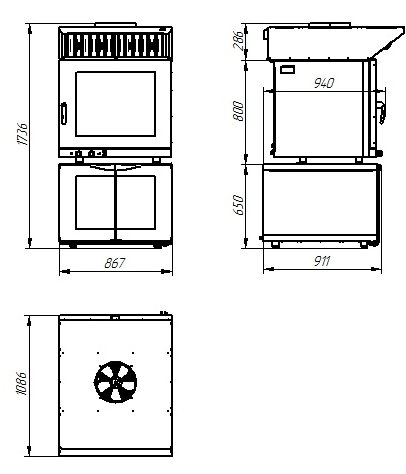

Габаритные размеры, мм: 867х1079х251(300)
