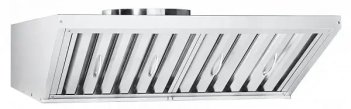

Зонт вытяжной Abat ЗВВ-10-6/4П

Технические характеристики зонта вытяжного Abat ЗВВ-10-6/4П

Срок гарантии, мес  12
Страна-производитель  Россия
Производитель  Abat
Основные характеристики
Тип
Встраиваемый
Производительность, м³/ч 1400
Принцип работы Вытяжной
Конструкция Трапеция
Подсветка Нет
Материал корпуса Нержавеющая сталь
Наличие жиросборника Да
Мощность, кВт  0.12
Напряжение, В 220
Размер и вес
Высота, см 30 Ширина, см 86.7 Глубина, см 112.9
Вес без упаковки, кг  30
Упаковка
Высота в упаковке, см 38
Ширина в упаковке, см 89
Глубина в упаковке, см 115
Вес в упаковке, кг  33.5
Описание
Зонт вытяжной Abat ЗВВ-10-6/4П предназначен для очистки воздуха от водных и жировых загрязнений. Работает зонт по принципу всасывания загрязненного водными парами масляных примесей воздуха за счет вентилятора и проведении его сквозь многоуровневые лабиринтные фильтры.

Особенности


Зонт состоит из корпуса, съемных лабиринтных фильтров и осевого вентилятора. В корпусе зонта имеется герметичная ванна, куда стекает масло, жир и вода с лабиринтных фильтров. Фильтры легко вынимаются, требуют периодической очистки.
С пароконденсатором.
Скорость воздушного потока в рабочей области 0,4 м/с.
Совместим с конвекционными печами КЭП-10.
Разогретый воздух, насыщенный парами масла, жира и воды, всасывается осевым вентилятором в зонт, проходит сквозь фильтры и удаляется из помещения очищенным. При ударе о стенки фильтра, имеющего лабиринтную структуру, пары масла, жира и воды конденсируются из-за температурного перепада на фильтре и стекают в ванну.

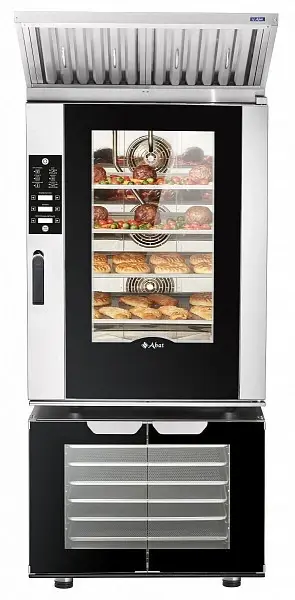

Зонт устанавливается на конвекционную печь и подсоединяется к конвекционной печи с помощью шнура питания из комплекта зонта (2 м, с заземлением). Зонт фиксируется с помощью винтов М5х20 к крыше конвекционной печи, на каждый винт продевается прокладка из комплекта для уплотнения соединения (предварительно нужно совместить трубки вывода пара с отверстиями в ванне зонта).
Ванна зонта имеет сливную трубку с резьбой G 1/2", к которой необходимо присоединить шаровой кран для слива жидкости.
